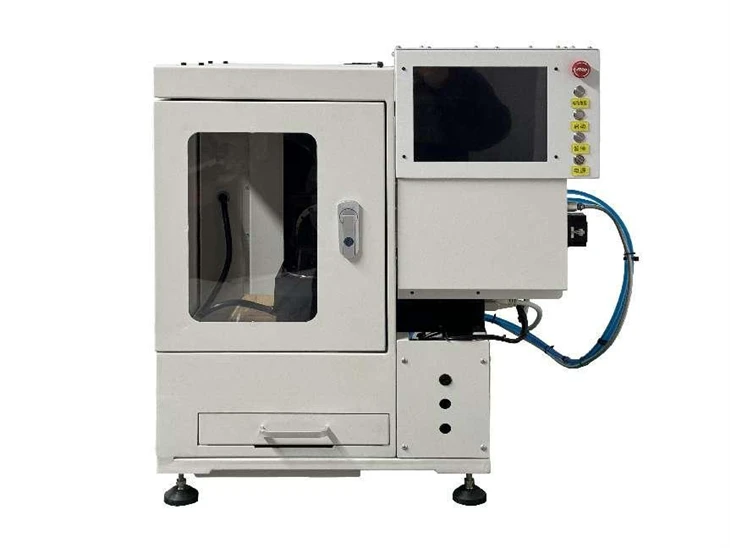

CNC 5
Ekipman boyutu: 600x400x510mm
Yatak Boyutu: φ100mm
Çalışma Tablosunun Maksimum Yükü: 5kg
hız 0-24000rpm
Windows Sistem Kontrolü
Destek G Kod Kontrolü
CAD veya Cam Frezeleme
Açıklama
Teknik parametreler
Ürünler Açıklama
Güçlü CNC Sistemi
Gelişmiş CNC sistem tasarımı, mükemmel anti - parazit yeteneği, kararlı ve pürüzsüz işlem sağlayın ve genel üretim verimliliğini artırın.
Kompakt ve verimli yapı
Basit kare tasarım, yüksek boşluk kullanımı, bağımsız takım depolama çekmecesinde - inşa edilmiş, kolay çalışma.
Yüksek - Performans Çekirdek Bileşenleri
Servo motoru, bilyalı vida, doğrusal kılavuz, su - soğutulmuş iş mili ve harmonik azaltıcı ile donatılmıştır.
İnsanlaştırılmış tasarım
Yüksek - Kaliteli yazılım ve donanım yapılandırması, zengin fikstür seçenekleri, sezgisel işlem arayüzü, farklı işleme ihtiyaçlarını karşılayın.
Test videosu
MIT Akıllı Robot Ekibi tarafından satın alınan beş - Eksen CNC test projesi.
(MIT Mini Cheetah da dahil olmak üzere ekip tarafından tasarlanan birkaç proje:https://www.youtube.com/watch?https://www.youtube.com/watch?ve dünyadaki en hızlı Rubik'in küp çözümüRobot Soru:https://www.youtube.com/watch?vBenzer robot projeleri için parça üretmek için cep NC makinelerini kullanır.)
Teknoloji özellikleri
| Paketleme boyutu | W800xd600xh800mm | Ambalaj ağırlığı | 100-120kg |
| Ekipman Boyutu | W600XD400X H510mm | Ekipman ağırlığı | Net ağırlık 45kg, sac metal 75kg |
| Yatak boyutu | φ100mm | Maksimum yük çalışma masasının |
5kg |
| Xyz etkili seyahat | X160xy200xz130mm | AC Etkili Seyahat | A: -30-120 derece, C 360 derece |
| Üç eksen işleme aralığı | X160xy200xz125mm | Beş eksenli işlem aralığı | Silindir: φ 150 H105mm, φ 100 H120mm, Cube W125D 125 H110mm |
| Üç - Eksen İşleme Doğruluğu | Doğrusal eksen paralellik & Dikey 0.03mm, Seyahat aralığı 0,02 mm'dir |
Beş eksen işleme doğruluğu | Doğrusal eksen paralellik ve 0.05mm dikey derecesi, Fve - eksen uzamsal doğruluğu<0.05mm |
| Xyz bilyalı tel çubuk | X & Z: 1204C7, Y: 1604 C7, Yukarı Dereceli C5 | AC ekseni |
1: 80 20 harmonik redüktör dönüşü<1' |
| XYZ Lineer Kılavuz Rayı | X & Z Hiwin MGN12 Y: Hiwin MGN15 | gövde çerçevesi | 6061T6 Havacılık Alüminyum+Stresli 45 çeliğin bileşen ayarı |
| İşleme hızı | 4000mm/dk malzemeye göre değişir | ||
| ana eksen | φ65mm 800W su - soğutulmuş elektrik 24.000r /dakikada mil |
korumak | Organ tozdur - Proof +yağ keçesi Su geçirmez ve toz geçirmez |
| Takım çapı ve uzunluğu | ER11.0-8mm, 75 mm'den az veya eşit | Parça armatürleri | Ayrılmış delik pozisyonlu çelik fikstürü ER50 Klip Tutucu, 63.80 kart ekleyebilir |
| iş malzemesi | Metal: Alüminyum Alaşım. | - metat plastik, ahşap, balmumu, yeşim, cam vb. |
Nakliye listesi
| Sipariş numarası | Tip | İsim | Açıklamak | Miktar |
| 7 | Teçhizat | Ana motor | Çıplak makine içermiyor metal levha |
1 |
| 2 | Malzeme Armatürleri | Tip A: Self - merkezleme platform pense |
8-55mm kare ping | 1 |
| 3 | Bıçak fikstürü | Erli kelepçe silindiri | ER11-4 ve ER11-6 | 1 |
| 4 | Kesici | Keskin bıçak, dikey Miling Cutter, Top Bıçağı |
0.2mm keskin bıçak (oyma için) 10 2,4,6mm dikey freze kesici 2, R Ball Bıçağı 2 |
18 |
| 5 | Elektrik | güç kutusu | Motor Kontrol Frekans Dönüştürücü | 1 |
| 6 | güç hattı | Ekipman için toplam güç kaynağı | 1 | |
| 7 | USB veri teli | Bilgisayarı ana makineye bağlayın | 1 | |
| 8 | Elektronichand tekerleği | Operasyon Mil Hareketi | 1 | |
| 9 | Alet | 1 set iç agon anahtarı | 1.5-109pcs | 1 |
| 10 | Bir dizi iğ anahtarı | 14 & 17mm Open - anahtar | 1 | |
| 1 | Malzeme | Nesil Ahşap 4 Parça | Pratik yapmak | 1 |
başvuru
Diş uygulamaları
Pocket NC, diş alanında özel kronlar, köprüler ve implantlar gibi karmaşık parçaları işlemek için kullanılır ve kişiselleştirilmiş tıbbi ihtiyaçları karşılamak için son derece doğru üretim elde eder.
Eğitim ve Araştırma
Cihaz, öğrencilerin ve araştırmacıların multi - eksen işleme teknolojisine ve çeşitli malzemeler ve karmaşık geometrilerle destek deneyime yardımcı olmak için üniversiteler ve eğitim kurumlarının laboratuvarlarında kullanıma uygundur.
Prototip geliştirme
Pocket NC, küçük metal ve plastik parçaların hızlı prototiplenmesini destekleyerek, özellikle küçük grupların ve ince parçaların geliştirilmesi için yeni ürünlerin gelişimini ve doğrulama sürecini hızlandırır.
Takı üretimi
Yüksek - hassas işleme yetenekleri ve multi - malzeme uyumluluğu, mücevher endüstrisinde karmaşık metal ve plastik mücevher üretimi için uygun hale getirerek benzersiz tasarımların gerçekleştirilmesine yardımcı olur.
1
CNC 5 - eksen makineleri ultra yüksek hassasiyete sahiptir ve karmaşık geometrileri ve ince ayrıntıları işleyebilir, bu da bunları özellikle sıkı toleranslar gerektiren hassas parça üretimi için uygun hale getirir.
2
Birden çok ekseni aynı anda kontrol ederek, CNC 5 - eksen makineleri, bir kurulumda çok yönlü işleme işlemini tamamlayabilir, klempleme sürelerinin sayısını azaltabilir ve üretim verimliliğini büyük ölçüde iyileştirebilir.
3
Metaller, plastikler ve kompozitler gibi çeşitli malzemelerin işlenmesini destekler ve havacılık, tıbbi cihazlar ve otomobiller gibi endüstrilerde yaygın olarak kullanılır.
4
CNC 5 - eksen makinelerinin esnekliği, çeşitli karmaşık - şekilli parçaların işlenmesine izin verir, bu da onları prototipleme, küçük grup üretimi ve özelleştirilmiş üretim için özellikle uygun hale getirir.
SSS
5 eksen masaüstü CNC için hangi güç gereklidir?
Güç kaynağı: 90-264 VAC, 127-370 VDC, 47-63Hz, tek fazlı güç, maksimum çekilişte biraz 3 amperden biraz fazla, bir süre, ülkeniz için uygun kordon tedarik edeceğiz.
5 eksen masaüstü CNC V2 ile ne boyutta bir parça yapabilirim?
Etkili işleme alanı x150mm*y150mm*z125mm A: ± 110 derece için dönüyor, C: 360 derece
5 eksen masaüstü CNC'nizle hangi malzemeleri kesebilirim?
Masaüstü CNC makinemiz, plastik, al alaşım, ahşap, bakır, altın, gümüş, balmumu, vb. Gibi 4140 çeliğe kadar sertliği olan malzemeleri kesebilir. Aşındırıcı tozun makinenin yataklarına girip neden olacağı için kompozit, seramik veya değerli taşları önermiyoruz.
Daha büyük bir çalışma alanına sahip bir makine mi yapacaksınız?
Evet, daha büyük bir çalışma alanına sahip yeni bir makine tasarlamayı ve yapmayı planlıyoruz, ancak gelecek planı, birkaç yıl sonra olacak.
Ülkeme göndermiyorsun, yine de 5 eksenli bir masaüstü CNC sipariş edebilir miyim? Ex Works teslimat terimi nedir?
Evet, sadece toplanan gemi hizmetine bağlı olarak tüm dünyaya teslim etmek için UPS veya FedEx'i kullanabiliriz.
Nasıl ödeyebilirim?
TEPRECİ, BANK T/T, CHECT, West Union, PayPal, Creditcard, vb. Ödeyebilirsiniz.
